Układy subwooferów wykorzystują zasady akustyczne w celu manipulowania rozpraszaniem energii niskich częstotliwości. Poprawne projektowanie przekształca źródła kierunkowe we wzmacniające układy kierunkowe poprzez efekty interferencyjne fal o dużych długościach (3,43–11,32 m).

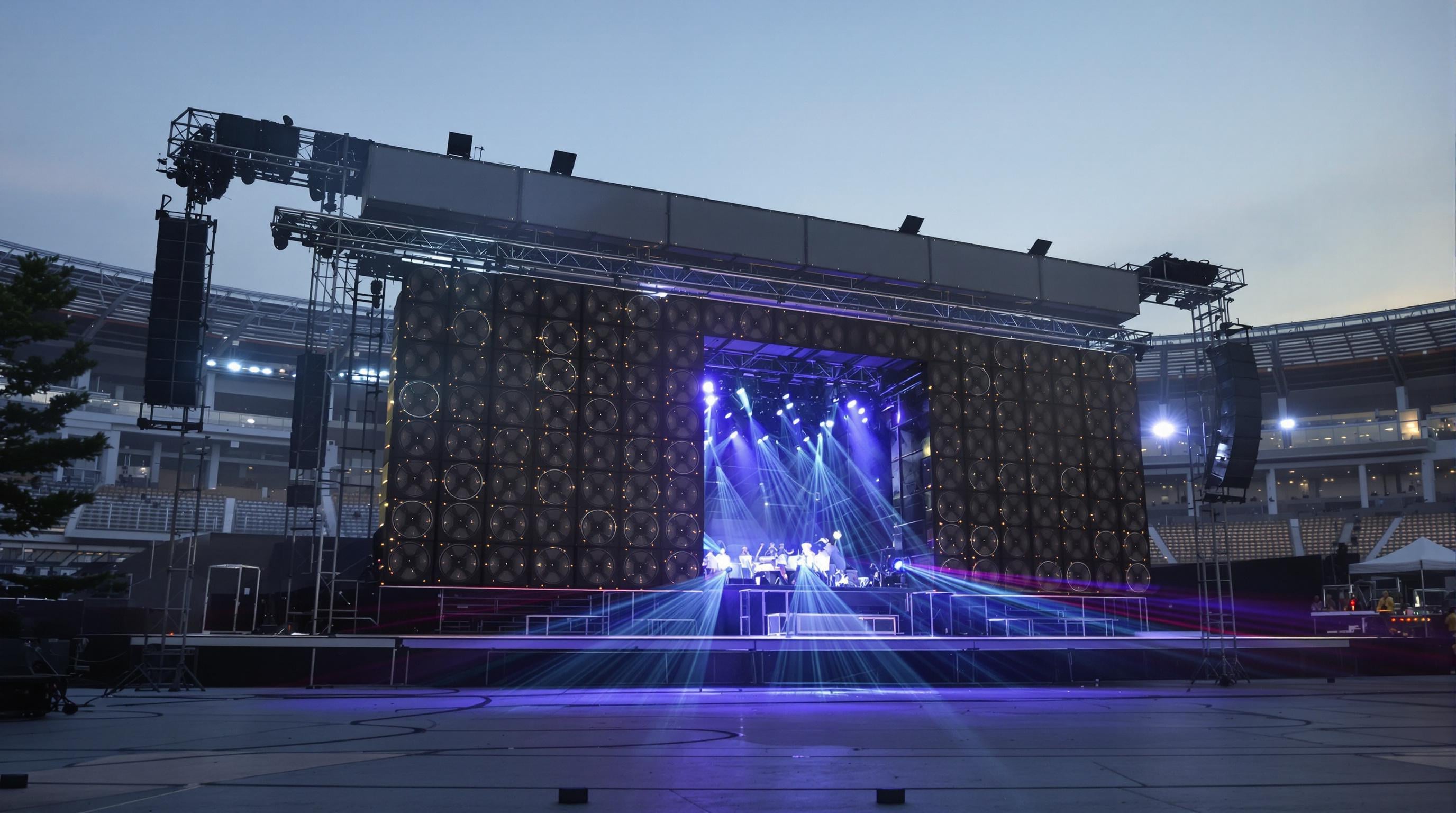

Konfiguracje kardioidalne osiągają niesymetryczne promieniowanie poprzez manipulację fazą. Subwoofery tylnego strzału pracują z odwróconą polaryzacją, tworząc interferencję destrukcyjną z tyłu układu, co umożliwia sumowanie energii z przodu w połączeniu z jej anulowaniem z tyłu. Procesory sygnału cyfrowego pozwalają na precyzyjne dopasowanie fazy dla adaptacyjnej korekty odpowiedzi częstotliwościowej.
Rozstaw bezpośrednio wpływa na spójność czoła fali. Dla odtwarzania 100 Hz (λ=3,43 m), elementy muszą być oddalone od siebie o nie więcej niż 1,7 m, aby zapobiec interferencji destrukcyjnej i powstawaniu bocznych głów wiązki. Kompaktowy rozstaw gwarantuje spójne sumowanie na całej powierzchni słuchaczy.
Długość fizyczna określa szerokość wiązki w płaszczyźnie poziomej. Podwojenie długości układu zmniejsza szerokość wiązki o 50%, zwiększając kierunkowość. Układ 8-metrowy przy 40 Hz (λ=8,6 m) osiąga pokrycie ±15° – idealny dla stadionów wymagających skumulowanego dostarczania energii.
Główne zależności:
| Parametr | Wpływ na promieniowanie | Implikacja praktyczna |
|---|---|---|
| Rozstaw > λ/2 | Lobing destrukcyjny | Niespójne pokrycie |
| Długość tablicy – | Szerokość wiązki – | Zwiększona kierunkowość |
| Odwrócenie fazy tylniej | Tworzenie charakterystyki sercowatej (cardioid) | Redukcja hałasu na scenie |
Pionowe ustawianie obudów subwoofera wykorzystuje sprzężenie wzajemne w celu wzmocnienia sygnału niskich częstotliwości, dając przyrost do 6 dB przy podwojeniu liczby obudów, o ile głośniki pracują w fazie. Zbyt duża wysokość układu może prowadzić do powstawania poziomych głównej wiązki dźwiękowej i wymaga weryfikacji konstrukcyjnej.
Konfiguracje tył-tył wymagają synchronizacji fazowej w czasie krótszym niż 0,1 milisekundy, aby zachować spójność frontu fali. Dokładne dopasowanie opóźnień czasowych do odległości między głośnikami jest kluczowe dla skutecznego wygaszania z tyłu.
Kąty pomiędzy parami subwooferów decydują o rozproszeniu dźwięku w płaszczyźnie poziomej. Wąskie kąty (45°–60°) zwiększają kierunkowość w przód, podczas gdy szersze kąty (90°–120°) równomierniej rozprowadzają dźwięk na dużej powierzchni, zmniejszając wyciek poza oś centralną o 5–8 dB.
Skuteczna kontrola niskich częstotliwości wymaga precyzyjnych strategii opóźnień, pozwalających kształtować charakterystykę kierunkową i wzmocnić sumaryczną energię w kierunku do przodu.
Nowoczesne platformy DSP wykorzystują algorytmy obliczające opóźnienia międzypozycyjne w zakresie 0,5-4 ms. Zoptymalizowane dopasowanie czasowe poprawia efektywność sumowania o do 3 dB w zakresie 40-100 Hz, zachowując spójność fazową.
Układy końcowe wykorzystują kaskadowe opóźnienia czasowe, aby stworzyć wirtualne przesunięcia źródła, zmniejszając rozproszenie poziome o 15-20°. Ta technika korzystnie wpływa na zastosowania dalekosiężne, jednak wymaga ostrożnej kompensacji EQ powyżej 80 Hz.
Odwrócenie polaryzacji z opóźnieniem o ćwierć długości fali osiąga redukcję tylną o 12-15 dB w zakresie 40-80 Hz. Kluczowe parametry obejmują:
Symulacje BEM modelują propagację fal o niskiej częstotliwości z dokładnością 92% w przewidywaniu zachowania kierunkowego i oddziaływań na granicach, zgodnie z badaniami inżynierii akustycznej z 2023 roku.
Testowanie w warunkach półprzestrzeni minimalizuje odbicia środowiskowe, umożliwiając bezpośrednią porównywalność danych empirycznych i symulacji.
Układy kardioidalne osiągają DI na poziomie 4,2 dB przy 40 Hz, wykraczając o 1,8 dB ponad konfiguracje typu end-fire w kontrolowanych warunkach.
Zwiększanie liczby głośników podnosi poziom dźwięku o 3-6 dB na każde podwojenie, ale nasila problemy z wyrównaniem fazowym. Obiekty wymagające poziomu >120 dB zwykle napotykają 30-40% spadek skuteczności tłumienia tylnego.
Kierunkowość znika poniżej 50 Hz — wiąka o szerokości 15° w układzie sześcioelementowym staje się omni-direkcyjna poniżej 45 Hz. W systemach komercyjnych różnica poziomu dźwięku pomiędzy przodem a tyłem wynosi 10–15 dB w zakresie 30–100 Hz.
Niespójność tonalna występuje, gdy układy subwooferów słabo współpracują z systemami pełnopasmowymi. Problemy z dopasowaniem czasowym powodują odchylenia fazowe przekraczające 90°, co prowadzi do zmienności odpowiedzi niskich częstotliwości o 8–12 dB w różnych pomieszczeniach. Nowoczesne rozwiązania wykorzystują coraz częściej konfiguracje hybrydowe dla pokrycia obszarów obsługi w porównaniu do stref mocy.
Układ subwooferów to konfiguracja wielu głośników niskotonowych pracujących razem, aby lepiej kontrolować i kierować dźwięk o niskiej częstotliwości niż ma to miejsce w przypadku pojedynczego subwoofera.
Układy subwooferów kardioidalnych działają poprzez manipulowanie fazą tylnych subwooferów, które są ustawione na odwróconą polaryczność, pozwalając na redukcję dźwięku z tyłu i sumowanie energii z przodu.
Odpowiednie rozmieszczenie zapobiega interferencji destrukcyjnej i powstawaniu artefaktów wiązki, zapewniając spójne fronty falowe docierające do obszaru publicznego.
Procesory sygnału cyfrowego służą do dokładnego dopasowania fazy oraz korekcji odpowiedzi adaptacyjnej częstotliwości, optymalizując wydajność układów subwooferów.
